Card test main là thiết bị hỗ trợ kỹ thuật viên kiểm tra, xác định nguyên nhân khi mainboard máy tính gặp sự cố, đặc biệt trong trường hợp máy không lên nguồn hoặc không xuất hình. Thông qua hệ thống đèn báo và mã POST, thiết bị giúp thu hẹp phạm vi lỗi liên quan đến CPU, RAM, BIOS, chipset và các mạch phần cứng khác.
Vậy card test main là gì, hoạt động ra sao và cách sử dụng như thế nào? Hãy cùng tìm hiểu chi tiết trong nội dung dưới đây để có thêm thông tin khi kiểm tra mainboard máy tính.
Nội dung bài viết
Tổng quan về card test main là gì?

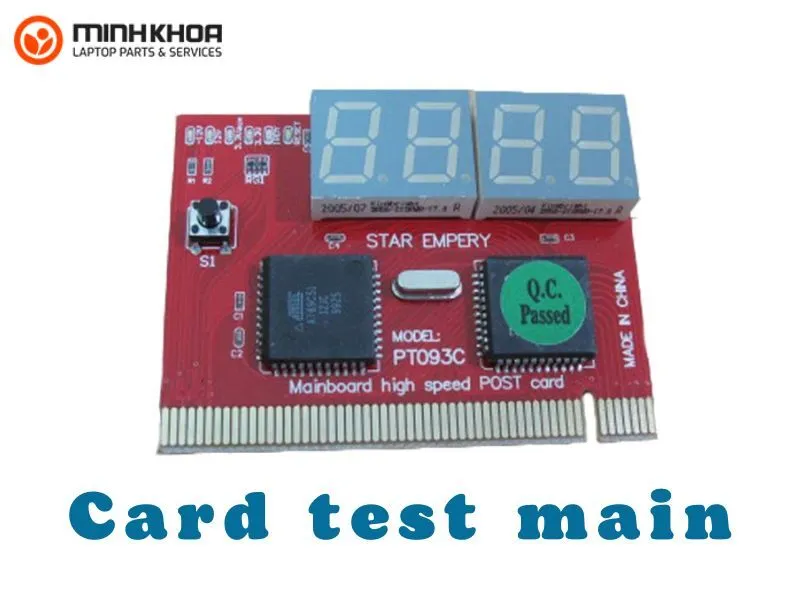

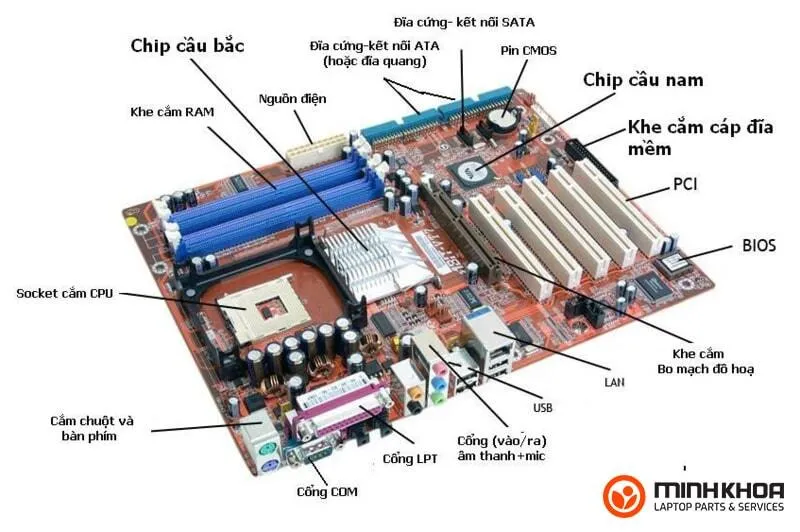

Trước khi tìm hiểu cách sử dụng, bạn cần biết card test main là gì và thiết bị này được dùng trong trường hợp nào. Mainboard là nơi kết nối và điều phối hoạt động của nhiều linh kiện như CPU, RAM, ổ lưu trữ, card đồ họa và các thiết bị ngoại vi.
Khái niệm của card test mainboard
Bo mạch chủ giữ vai trò kết nối tất cả các linh kiện như CPU, RAM, ổ cứng và card đồ họa để hệ thống hoạt động thống nhất. Khi máy tính gặp sự cố không lên hình hay không khởi động, việc tìm ra linh kiện hỏng hóc tốn khá nhiều thời gian. Thiết bị kiểm tra mainboard ra đời nhằm giải quyết vấn đề này.
Công cụ này giúp đo đạc tín hiệu điện áp và nhận diện các mã báo POST từ BIOS. Nhờ đó kỹ thuật viên xác định chính xác bộ phận đang gặp sự cố trên bo mạch. Thiết bị không trực tiếp sửa lỗi mà cung cấp thông tin giúp kỹ thuật viên khoanh vùng nguyên nhân hỏng phần cứng. Từ mã hiển thị trên card, kỹ thuật viên có thể kết hợp với đồng hồ đo, thiết bị nạp BIOS và các phương pháp kiểm tra khác để đưa ra hướng xử lý phù hợp.
Tham khảo bài viết: 9 triệu chứng hư main laptop người dùng cần biết
Cấu tạo của card test main

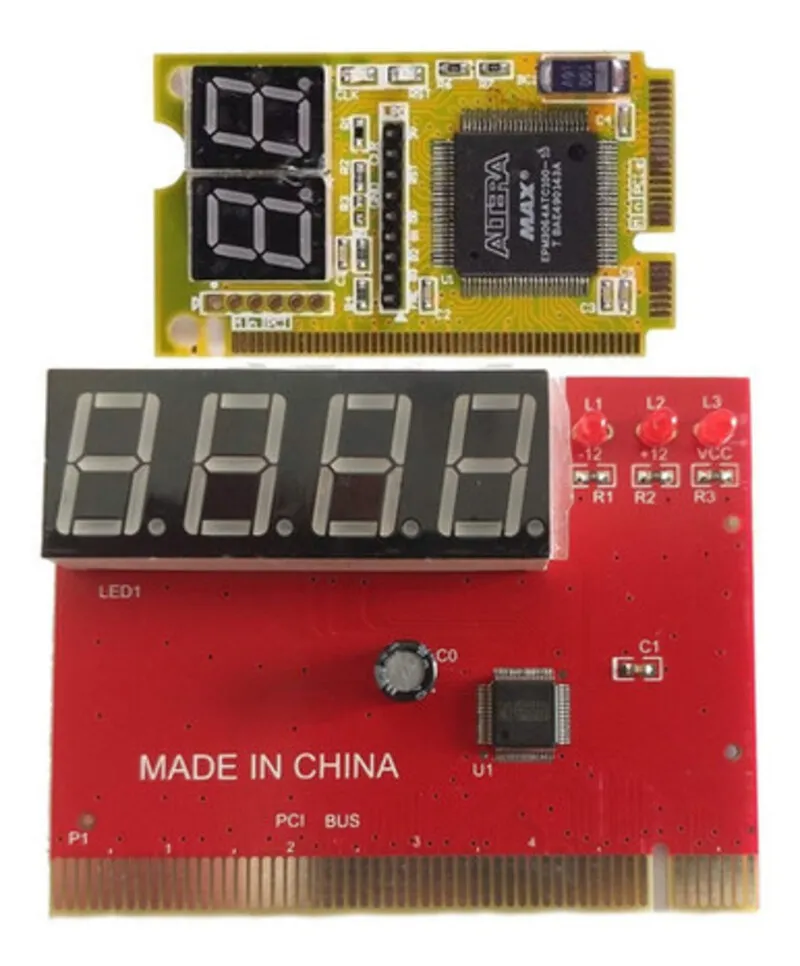

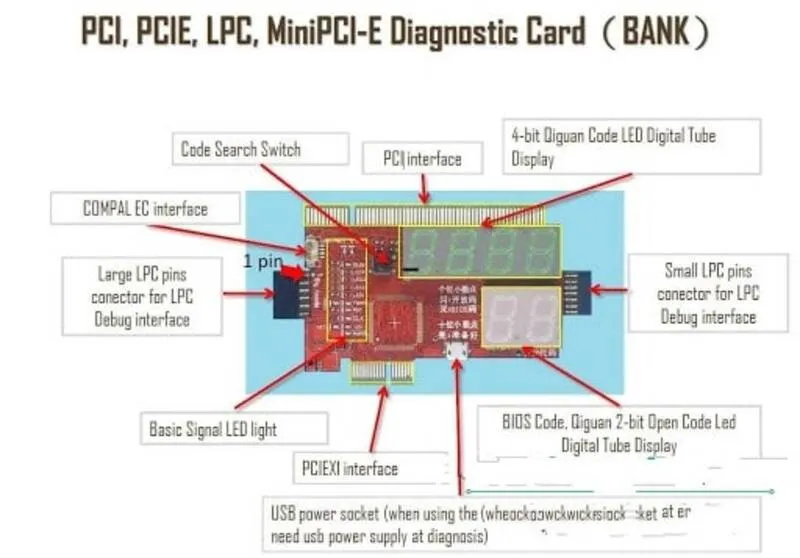

Thiết bị này gồm nhiều thành phần cơ bản sau:

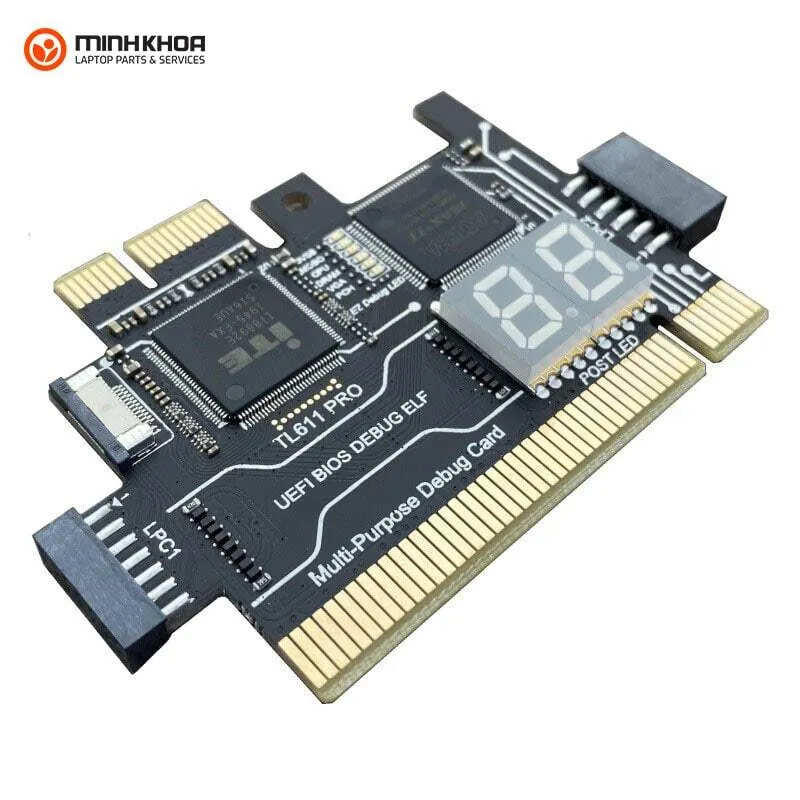

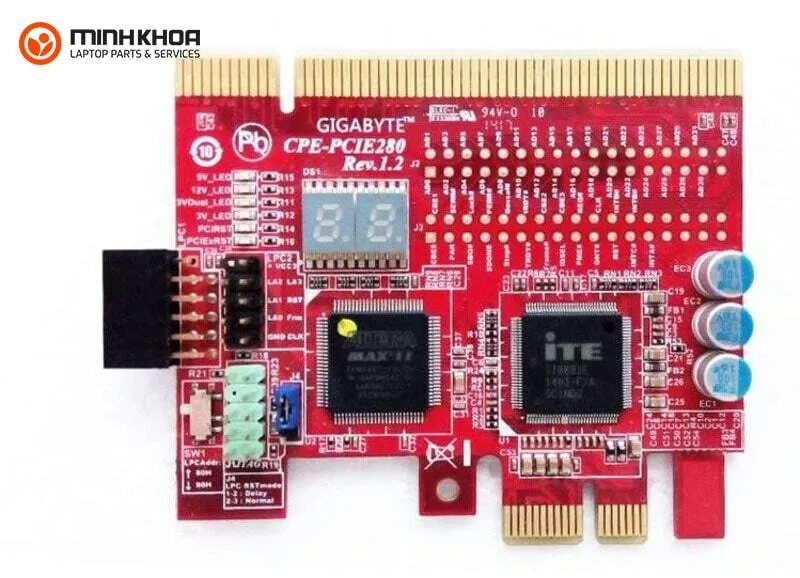

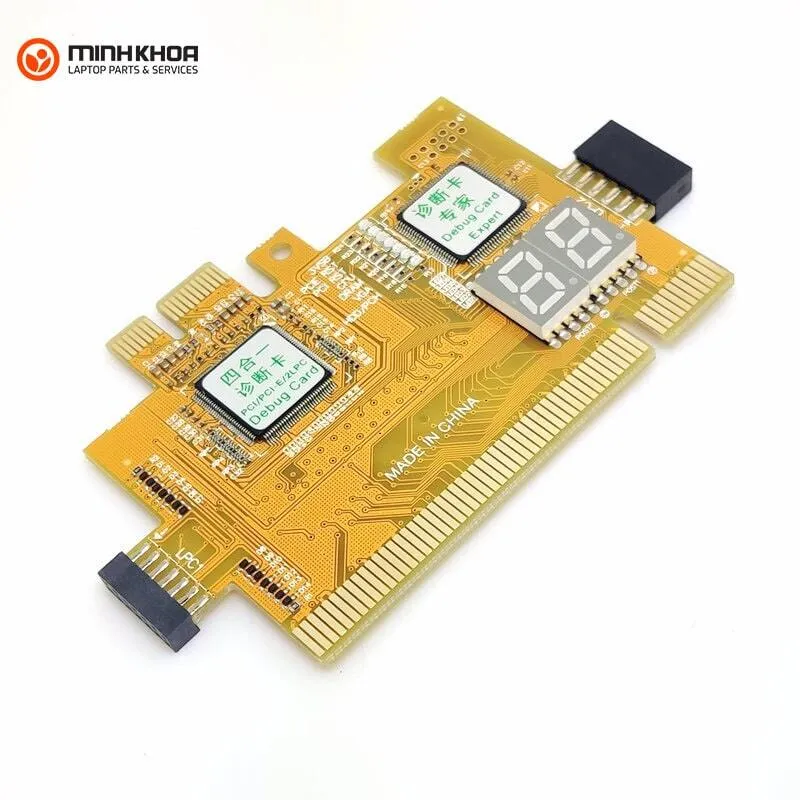

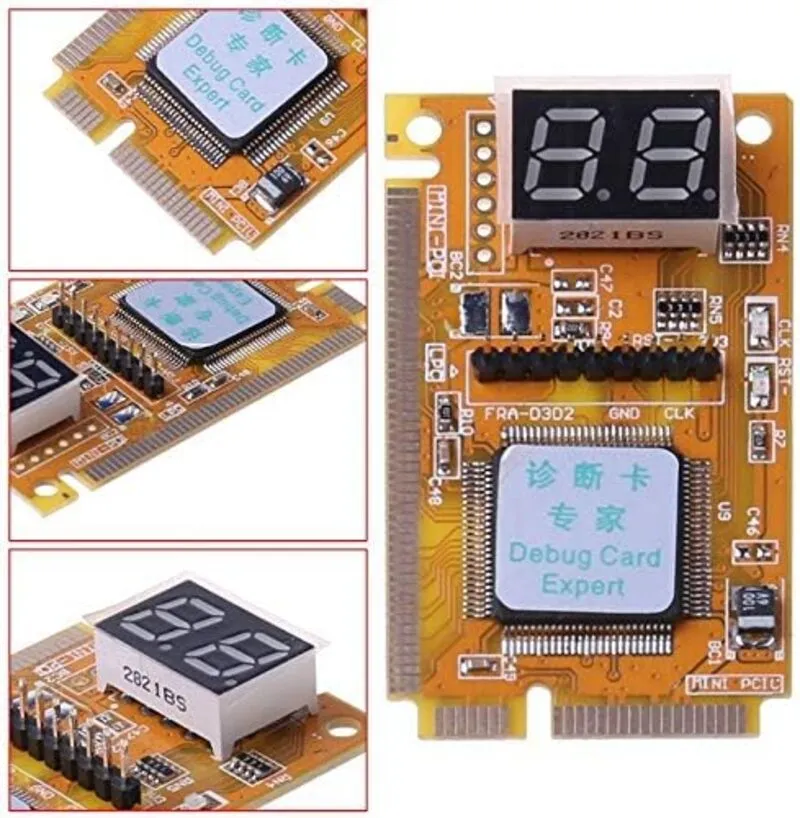

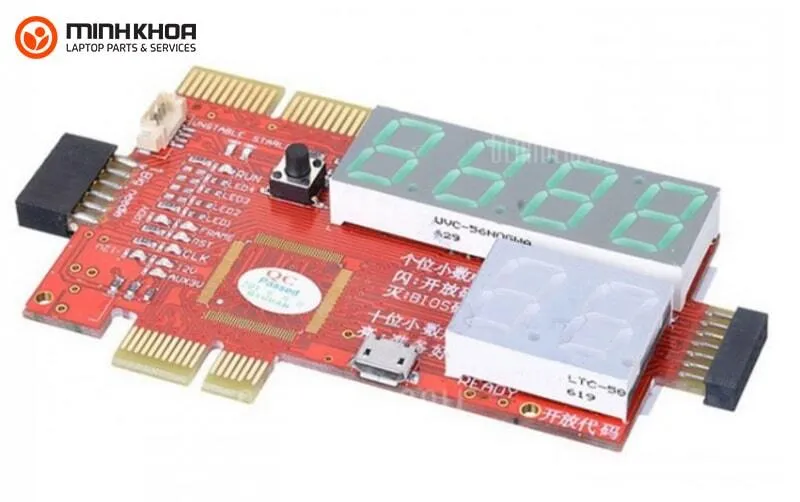

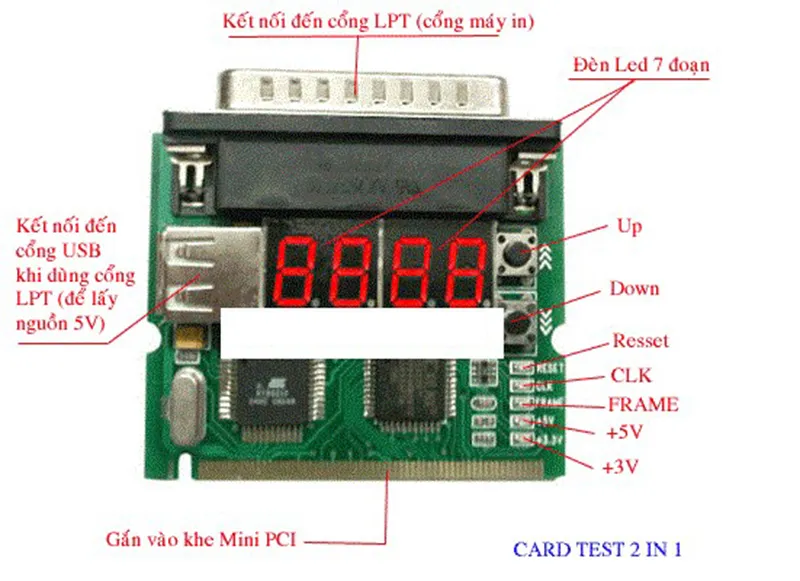

Khe cắm qua giao tiếp: Card test main thường được thiết kế với các khe cắm tương thích với một số chuẩn giao tiếp như PCI hoặc PCI Express. Tùy từng loại card và mainboard, cách kết nối có thể khác nhau.
Đèn led báo nguồn: Các đèn LED thường dùng để kiểm tra sự xuất hiện của những mức điện áp cơ bản như 3.3V, 5V và 12V.
Led RST: RST là đèn báo tín hiệu reset của hệ thống. Khi kích nguồn, đèn thường sáng rồi tắt. Nếu đèn không sáng hoặc sáng liên tục, có thể hệ thống đang gặp vấn đề liên quan đến tín hiệu reset hoặc nguồn cấp cho một số khu vực trên mainboard.
Led báo CLK: CLK dùng để theo dõi tín hiệu clock. Khi có tín hiệu phù hợp, đèn có thể sáng để báo hiệu hoạt động của xung clock. Tuy nhiên, đèn CLK trên card test không phải thiết bị đo chuyên dụng. Trong những trường hợp cần kiểm tra sâu hơn, kỹ thuật viên có thể phải sử dụng đồng hồ đo hoặc thiết bị đo tần số.

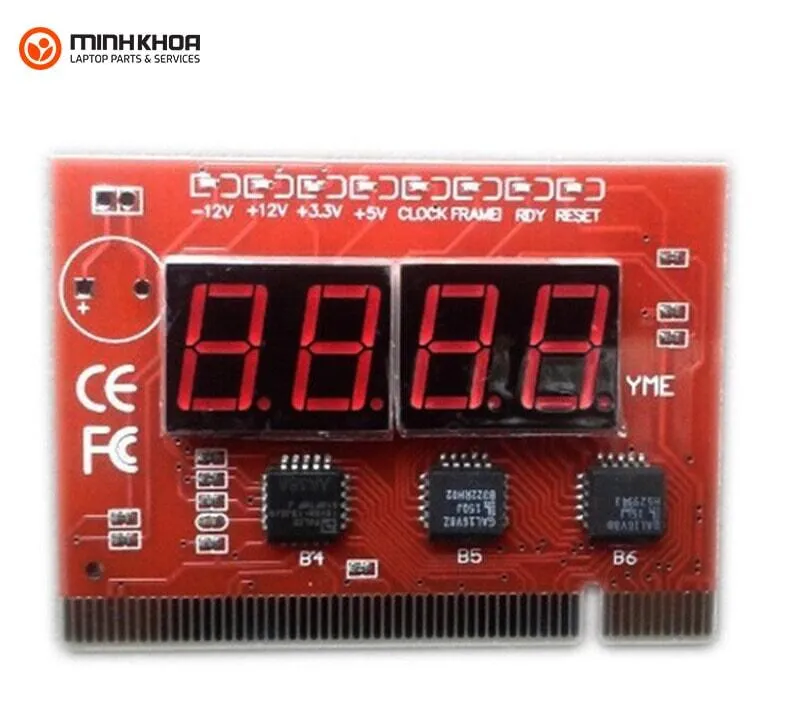

Các led 7 đoạn để báo POST: Đây là thành phần quan trọng trên card test main. Hai hoặc nhiều LED 7 đoạn sẽ hiển thị các mã POST trong quá trình mainboard khởi động. Dựa vào mã đang dừng lại, kỹ thuật viên có thể đối chiếu với tài liệu của BIOS hoặc bảng mã đi kèm card để tiếp tục kiểm tra.
Chức năng của card test main
Card test main chủ yếu hỗ trợ quá trình chẩn đoán lỗi phần cứng thông qua tín hiệu POST. Khi máy tính được bật, BIOS sẽ thực hiện quá trình kiểm tra các thành phần cơ bản trước khi chuyển sang bước khởi động hệ điều hành. Nếu quá trình POST bị dừng, mã hiển thị trên card có thể giúp kỹ thuật viên xác định khu vực cần kiểm tra.

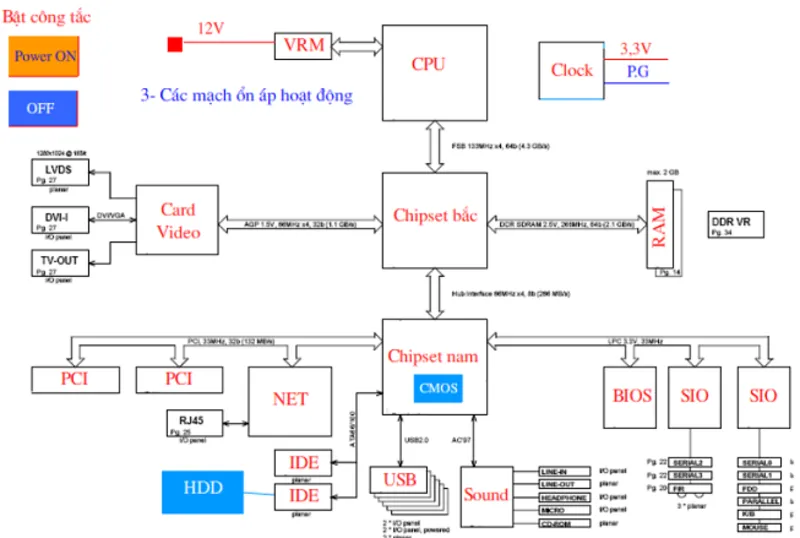

Nguyên lý hoạt động của card test main
Card test main hoạt động dựa trên quá trình POST (Power On Self Test), tức quá trình BIOS kiểm tra các thành phần phần cứng cơ bản ngay khi máy tính được bật. Trong quá trình này, card test theo dõi các tín hiệu và hiển thị mã POST tương ứng trên màn hình LED 7 đoạn, giúp kỹ thuật viên xác định hệ thống đang dừng ở bước nào.
Quá trình hoạt động của card test main có thể được hiểu qua các bước sau:
Bước 1: Kiểm tra nguồn điện
Khi bật máy, mainboard bắt đầu nhận nguồn và hình thành các mức điện áp cần thiết. Các đèn LED nguồn trên card test sẽ sáng tương ứng với những mức điện áp như 3.3V, 5V và 12V. Nếu đèn báo không sáng, cần kiểm tra lại nguồn cấp và các mạch nguồn liên quan.

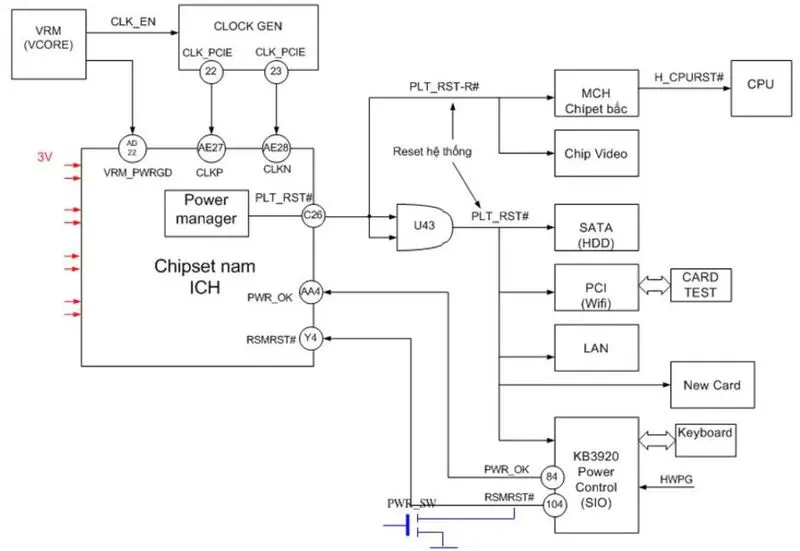

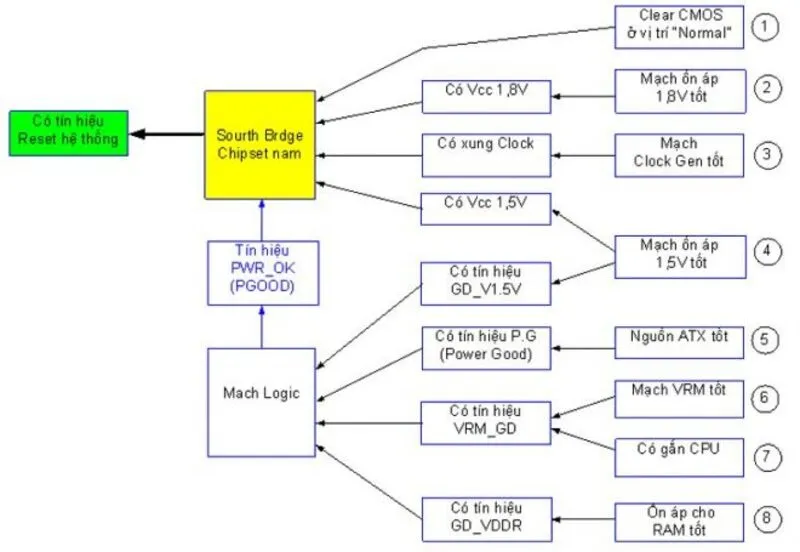

Bước 2: Kiểm tra tín hiệu Reset và Clock
Sau khi nguồn hoạt động, hệ thống tiếp tục tạo tín hiệu reset và xung clock để CPU cùng các mạch điều khiển bắt đầu hoạt động. Đèn RST và CLK trên card test có thể hỗ trợ theo dõi những tín hiệu này.

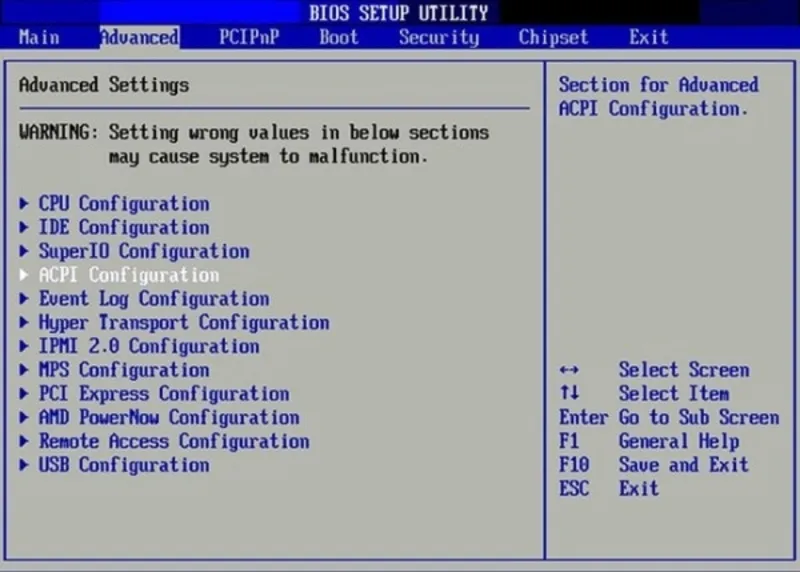

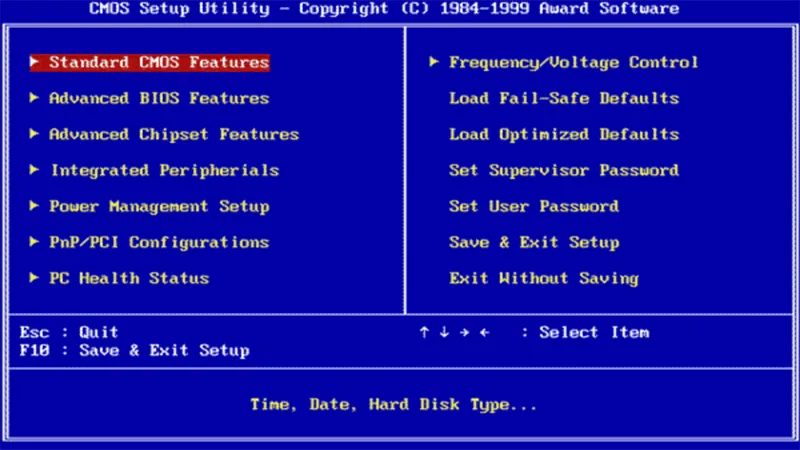

Bước 3: BIOS thực hiện POST
BIOS bắt đầu kiểm tra các thành phần phần cứng cơ bản như CPU, RAM, chipset và card đồ họa. Đây là giai đoạn quan trọng để xác định hệ thống có thể tiếp tục quá trình khởi động hay không.
Bước 4: Hiển thị mã POST
Trong từng giai đoạn kiểm tra, BIOS tạo ra các mã POST tương ứng. Card test main sẽ nhận và hiển thị những mã này trên LED 7 đoạn.
Nếu mã tiếp tục thay đổi, quá trình POST đang được thực hiện. Khi mã dừng tại một vị trí, kỹ thuật viên có thể tra bảng mã tương ứng để khoanh vùng thành phần cần kiểm tra.
Bước 5: Hoàn tất quá trình khởi động
Nếu CPU, RAM và các thành phần cần thiết đều được BIOS kiểm tra thành công, quá trình POST hoàn tất và máy tiếp tục khởi động hệ điều hành, đồng thời tiến hành xuất hình.
Như vậy, card test main không trực tiếp kết luận linh kiện nào bị hỏng mà chủ yếu cung cấp thông tin về trạng thái POST. Kỹ thuật viên cần kết hợp mã hiển thị với việc đo điện áp, kiểm tra tín hiệu và thử nghiệm linh kiện để xác định nguyên nhân cụ thể.
Hướng dẫn sử dụng card test main chi tiết
Để quá trình chẩn đoán sự cố phần cứng diễn ra chuẩn xác hơn, người dùng nên thực hiện việc kiểm tra theo từng thao tác cụ thể. Tiến trình thực hiện dưới đây sẽ giúp bạn rõ hơn:
Tối giản hệ thống phần cứng
Bước 1: Đầu tiên bạn cần ngắt nguồn điện hoàn toàn khỏi thiết bị.
Bước 2: Tiếp theo bạn hãy tháo bỏ các linh kiện không cần thiết như card mở rộng, dây cáp dữ liệu, ổ cứng.
Bước 3: Chỉ giữ lại bộ khung linh kiện tối thiểu gồm: mainboard, CPU, RAM, nguồn cấp điện và thiết bị đo.
Kết nối thiết bị đo vào bo mạch

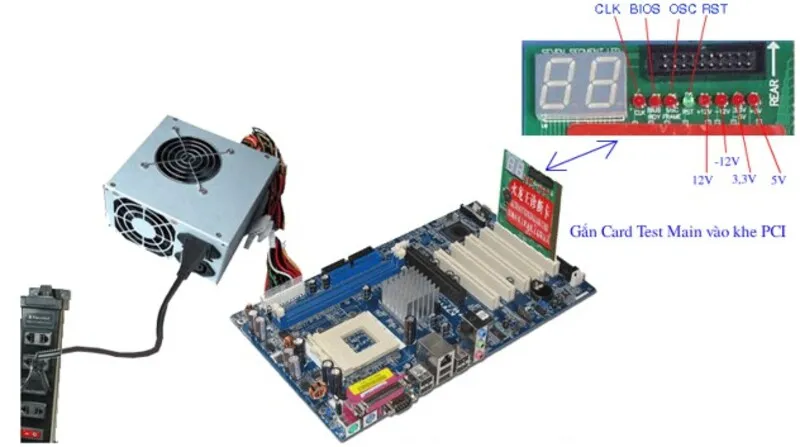

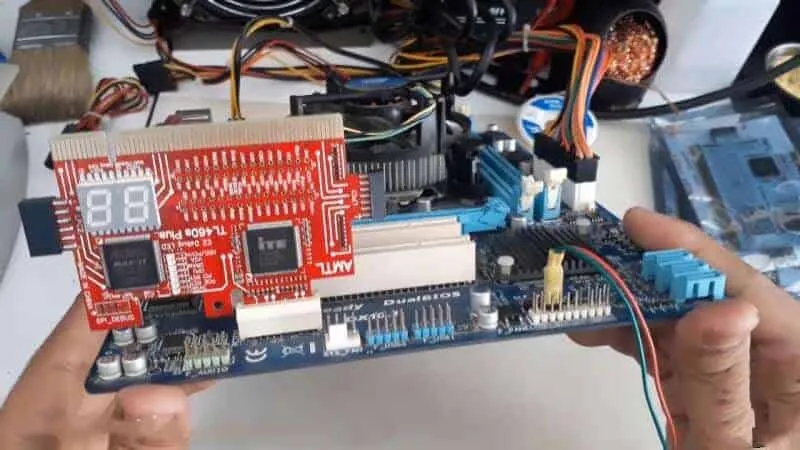

Bước 1: Cắm card vào đúng vị trí khe cắm PCI hoặc PCIe hỗ trợ trên bo mạch.
Bước 2: Đảm bảo các chân tiếp xúc cắm chặt và đều. Chân tiếp xúc lỏng lẻo có thể làm sai lệch mã hiển thị hoặc khiến các đèn LED báo nguồn không hoạt động.
Đánh giá trạng thái đèn báo nguồn
Bước 1: Kích nguồn hệ thống và quan sát nhóm đèn LED hiển thị mức điện áp 3.3V, 5V và 12V.
Bước 2: Trường hợp có đèn không sáng, cần kiểm tra lại bộ nguồn, dây cắm hoặc đường nguồn tương ứng trên bo mạch trước khi thực hiện các thao tác tiếp theo.
Kiểm tra đèn tín hiệu CLK và RST
Bước 1: Đèn CLK xác nhận sự tồn tại của xung nhịp hệ thống.
Bước 2: Đèn RST thông thường sẽ sáng lên rồi tắt ngay khi kích nguồn.
Bước 3: Nếu đèn RST không sáng hoặc sáng liên tục, bo mạch chủ đang gặp sự cố về mạch reset hoặc đường nguồn cấp cho CPU/chipset.
Theo dõi dãy mã POST hiển thị

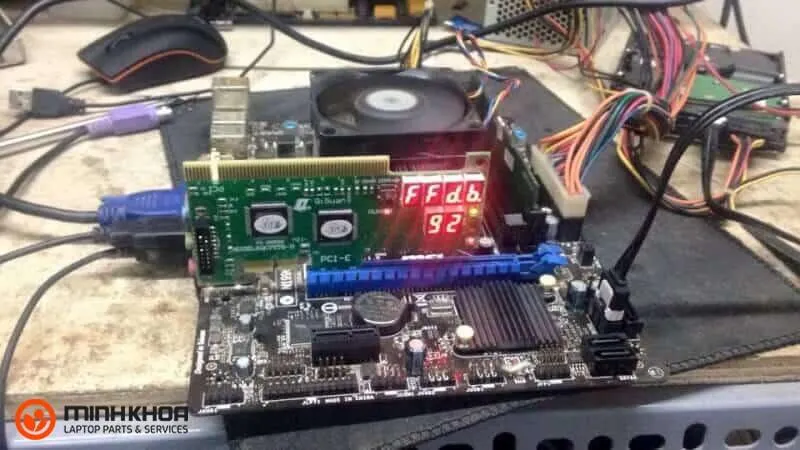

Bước 1: Quan sát màn hình LED 7 đoạn trong suốt quá trình bo mạch khởi động.
Bước 2: Nếu các con số nhảy thay đổi liên tục, quá trình kiểm tra phần cứng đang diễn ra thuận lợi.
Bước 3: Trường hợp mã dừng lại cố định ở một giá trị, đối chiếu mã đó với bảng tra cứu lỗi đi kèm để xác định chính xác khu vực linh kiện gặp sự cố.
Khi bo mạch gặp các lỗi phức tạp liên quan đến chip cầu hoặc đường nguồn chuyên sâu, bạn có thể liên hệ bộ phận kỹ thuật của Laptop Minh Khoa để được hỗ trợ xử lý bằng các thiết bị chuyên dụng.
Bảng mã lỗi phổ biến khi sử dụng card test main
Mỗi nhóm mã code hiển thị trên thiết bị tương ứng với một phân vùng phần cứng cụ thể:
- Mã từ C1 đến C6: Sự cố liên quan đến CPU hoặc nguồn cấp Vcore.
- Mã từ C6 đến 05: Lỗi xuất phát từ bộ nhớ RAM hoặc khe cắm RAM.
- Mã từ 06 đến 30: Trục trặc tại các cổng kết nối ngoại vi.
- Mã từ 31 đến 41: Lỗi liên quan đến card xử lý đồ họa.
- Mã 7F: Hệ thống đã hoàn tất POST nhưng dừng lại do cấu hình BIOS chưa đúng hoặc cần thao tác từ bàn phím.
- Mã FF hoặc 00: Bo mạch chưa chạy hoặc gặp lỗi nghiêm trọng tại các chip xử lý trung tâm.
Những lưu ý khi sử dụng card test main
Để kết quả kiểm tra có cơ sở hơn, người dùng và kỹ thuật viên nên lưu ý một số vấn đề sau:
- Kiểm tra đúng loại khe cắm và chuẩn card test trước khi kết nối.
- Đảm bảo card tiếp xúc tốt với khe PCI hoặc PCIe.
- Không nên kết luận nguyên nhân chỉ dựa trên một mã POST.
- Cần kiểm tra nguồn trước khi đánh giá CPU, RAM hoặc BIOS.
- Khi mã hiển thị bất thường, nên kiểm tra cả card test để loại trừ lỗi từ thiết bị.
- Tra cứu bảng mã phù hợp với BIOS và mainboard đang kiểm tra.
- Khi cần can thiệp BIOS hoặc firmware, nên sử dụng công cụ và phần mềm có nguồn gốc rõ ràng, có bản quyền hoặc được nhà sản xuất cho phép.
- Không tự ý thay đổi hoặc nạp firmware nếu chưa xác định đúng phiên bản mainboard.
Địa chỉ kiểm tra và sửa chữa mainboard tại Đà Nẵng
Main là một bộ phận không thể thiếu trong laptop nên khi nó bị hỏng người dùng sẽ lo lắng tìm kiếm một địa chỉ sửa main chất lượng. Để bạn không còn phải phân vân trong việc lựa chọn một cửa hàng để sửa main thì chúng tôi xin giới thiệu đến bạn cửa hàng Laptop Minh Khoa. Tại đây bạn sẽ được sở hữu những dòng main chất lượng với giá vô cùng ưu đãi. Không chỉ vậy, quá trình sửa chữa còn diễn ra nhanh chóng và hiệu quả.
Các câu hỏi về card test main
Hỏi: Card test main dùng để làm gì?
Đáp: Card test main được sử dụng để hỗ trợ kiểm tra mainboard khi máy tính gặp tình trạng không lên nguồn, không POST, không xuất hình hoặc dừng trong quá trình khởi động. Thiết bị hiển thị mã POST và trạng thái các tín hiệu để kỹ thuật viên khoanh vùng khu vực cần kiểm tra.
Hỏi: Card test main có xác định chính xác linh kiện bị hỏng không?
Đáp: Không. Card test main chủ yếu cung cấp thông tin để khoanh vùng lỗi. Một mã POST có thể xuất phát từ nhiều nguyên nhân khác nhau nên cần kết hợp đo điện áp, kiểm tra tín hiệu và thử nghiệm linh kiện để xác định nguyên nhân.
Hỏi: Card test main có kiểm tra được RAM không?
Đáp: Có. Thông qua mã POST, card test có thể hỗ trợ nhận biết vấn đề xảy ra trong quá trình khởi tạo RAM. Tuy nhiên, để xác định RAM hỏng hay lỗi nằm ở khe RAM, nguồn RAM hoặc mạch điều khiển bộ nhớ, cần thực hiện thêm các bước kiểm tra.
Hỏi: Tại sao card test main hiển thị mã liên tục?
Đáp: Mã POST thay đổi liên tục có thể liên quan đến BIOS hoặc quá trình khởi tạo phần cứng chưa hoàn tất. Tuy nhiên, cũng cần kiểm tra CPU, RAM, nguồn và card test để loại trừ những nguyên nhân khác.
Hỏi: Có thể sử dụng card test main cho mọi loại mainboard không?
Đáp: Không phải mọi card test đều tương thích với tất cả mainboard. Tùy thiết bị, card có thể hỗ trợ các chuẩn kết nối và nền tảng phần cứng khác nhau. Vì vậy, cần kiểm tra chuẩn PCI, PCIe và khả năng tương thích trước khi sử dụng.
Card test main là công cụ hỗ trợ kỹ thuật viên theo dõi quá trình POST và khoanh vùng lỗi trên mainboard thông qua hệ thống đèn báo và mã POST. Thiết bị có thể hỗ trợ nhận biết các vấn đề liên quan đến CPU, RAM, BIOS, nguồn và nhiều khu vực khác, nhưng kết quả cần được kết hợp với các phương pháp đo kiểm phần cứng để đưa ra hướng xử lý phù hợp.
Bên cạnh thiết bị kiểm tra, quá trình sửa chữa và chẩn đoán máy tính cũng nên sử dụng phần mềm, hệ điều hành và công cụ có bản quyền hoặc được cấp phép để hạn chế rủi ro về bảo mật và tính ổn định. Khi hiểu đúng nguyên lý và cách đọc mã, card test main sẽ trở thành công cụ hữu ích trong quá trình kiểm tra mainboard máy tính.
